自2012年国家建设银联云计算平台，云支付开始从概念探讨阶段向实际业务拓展方向发展。经历了几年的高速发展，云支付业务的安全性、用户认知等问题得到解决，技术的规范也促使云支付商用模式走向成熟，云支付产品或应用市场认可程度及行业渗透达到顶峰。
在工业物联网的大背景下，工业自动化领域接入云支付功能是趋势所在。海为云是一个跨平台的工业物联网云平台，支持PC、iPad、Android、iOS 多平台终端。用户可以在任何地方远程访问千里之外现场的机器设备，实现远程监控维护HMI、PLC，实现远程编程、固件升级、诊断、监控及调试等。海为云提供安全的通讯机制，使用128-bit SSL 加密机制，确保数据传输过程稳定无虞，更在设备端设立了A-Key 和B-Key保护机制，确保远程访问设备的安全可靠。在此平台上实现的海为云支付功能，可以完美解决工业现场的云支付应用。
本文以“电动车自动充电收费系统”为例，介绍海为云支付功能的具体应用方法。

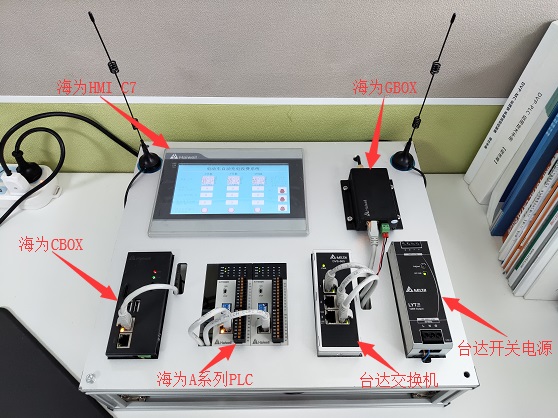

我公司制作的海为云演示系统:
海为GBOX为4G无线路由器，海为CBOX为不带屏的HMI。本演示系统分为两部分，HMI C7、GBOX、交换机、右侧PLC为第一部分，演示电动车充电收费系统，由GBOX提供4G无线网络信号；CBOX与左侧PLC为第二部分，为海为云常规演示，CBOX可连接以太网或Wifi，有带4G网络的机型。
一、 系统演示
组态软件版本：2.0.12.204(2019-5-16)
HMI固件版本：HaiwellHMI(2.0.12.126)[190521143249]

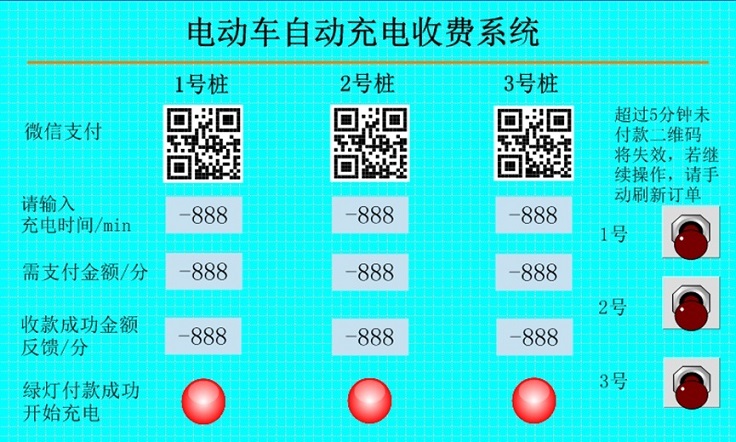

组态画面如下：
HMI显示（初始状态输入数值为零，不会显示二维码）

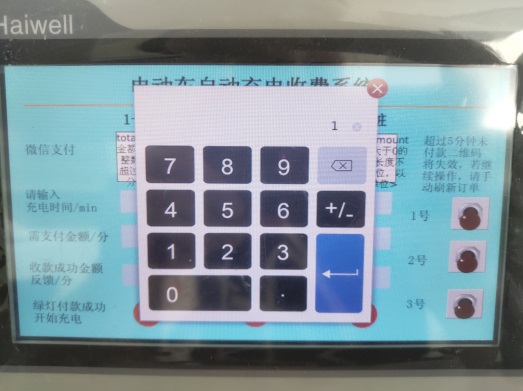

输入充电时间1分钟
程序计算所需金额，二维码弹出，待付款

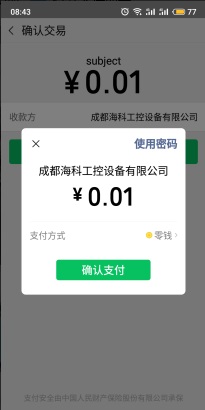

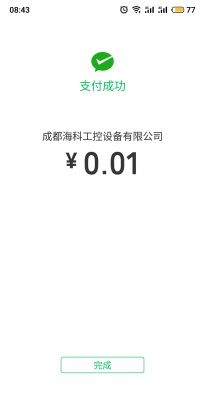

手机微信扫描二维码付款，收款方为我公司注册的“收钱吧”账户

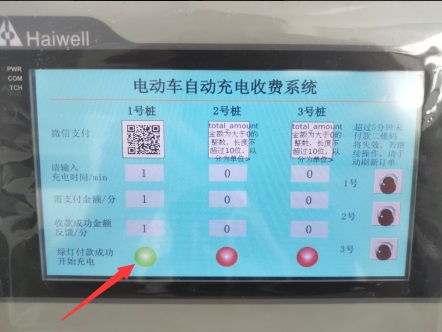

付款成功，绿灯亮，PLC的输出Y0灯亮，开始充电，1分钟以后两灯熄灭，停止充电。
二、网络设置
1．HMI网络设置
长按屏幕右上角5秒，进入后台

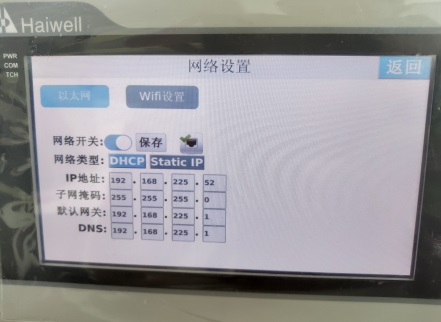

点击网络设置，本次使用的HMI不带Wifi功能，由海为4G无线路由器GBOX提供网络，所以选择“以太网”，DHCP动态获取IP地址，并保存，返回。
2.PLC网络设置
海为AT系列PLC可通过以太网或RS485通讯与PC连接。

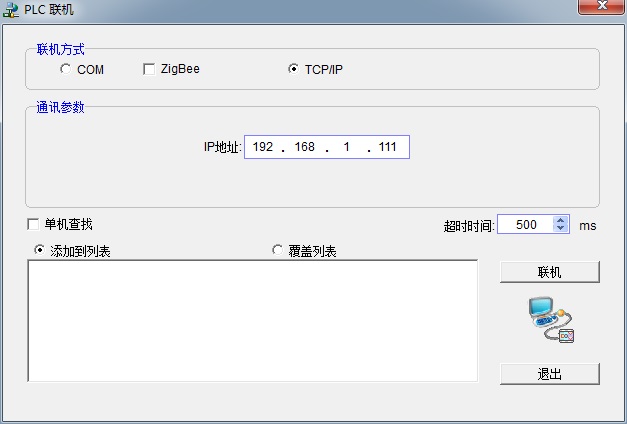

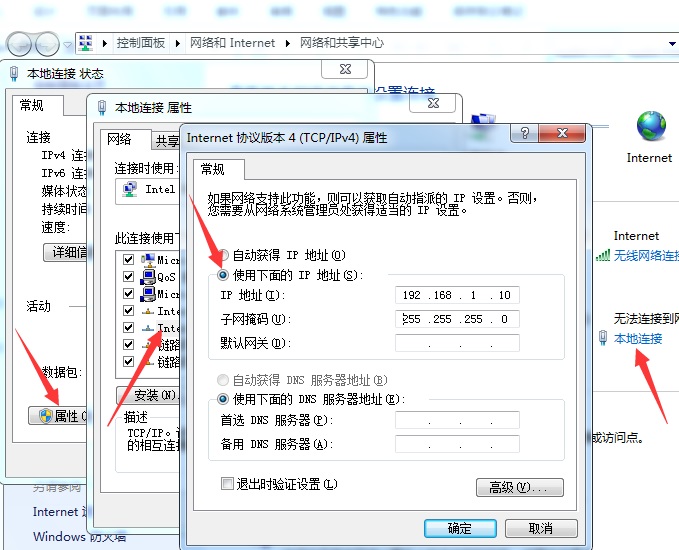

通过以太网连接时，在PLC编程软件中点击PLC——PLC联机，选择联机方式“TCP/IP”，PLC默认IP地址为192.168.1.111，需将电脑的本地连接——属性——Internet 协议版本4（TCP/IPv4）改为“使用下面的IP地址”，IP地址与HMI为同一网段。

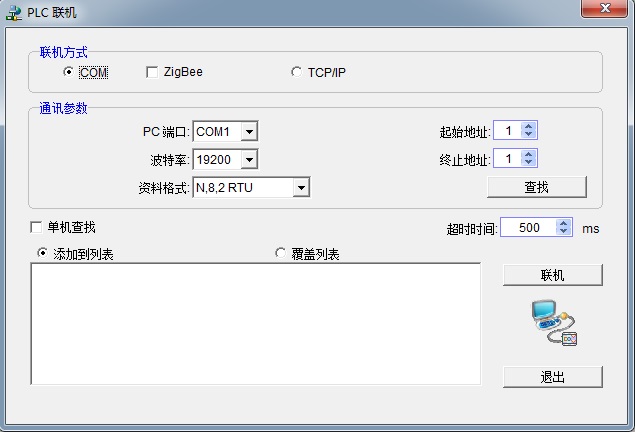

通过RS485通讯连接时，在PLC编程软件中点击PLC——PLC联机，选择联机方式“COM”，于电脑设备管理中查看占用的COM口，并在对话框中正确选择，然后点击查找，查找成功后，点击联机。
联机成功后，可在PLC——设置PLC参数中修改PLC的IP地址，修改成功后再次联机需要更改电脑本地IP地址。
三、HMI画面及PLC程序编辑
1.创建设备

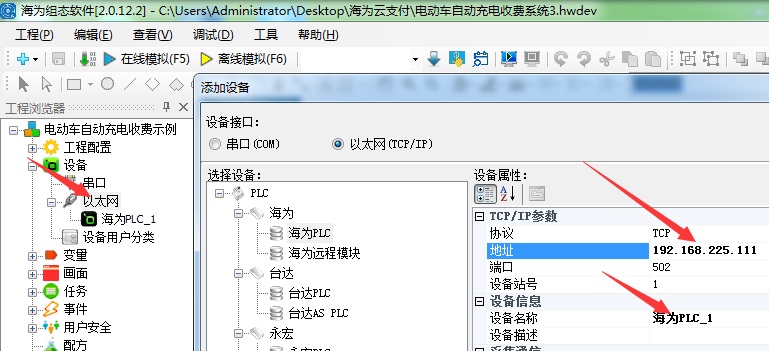

鼠标右键点击设备中的以太网，添加以太网设备，在弹出的窗口中设置PLC的IP地址与HMI为同一段，设置PLC的名称。
2、添加变量
添加外部变量，根据绘制的画面规划所需要的变量
注意：当变量名变更时，变量地址不会随之变化，注意两者的一致性
3、绘制收款码

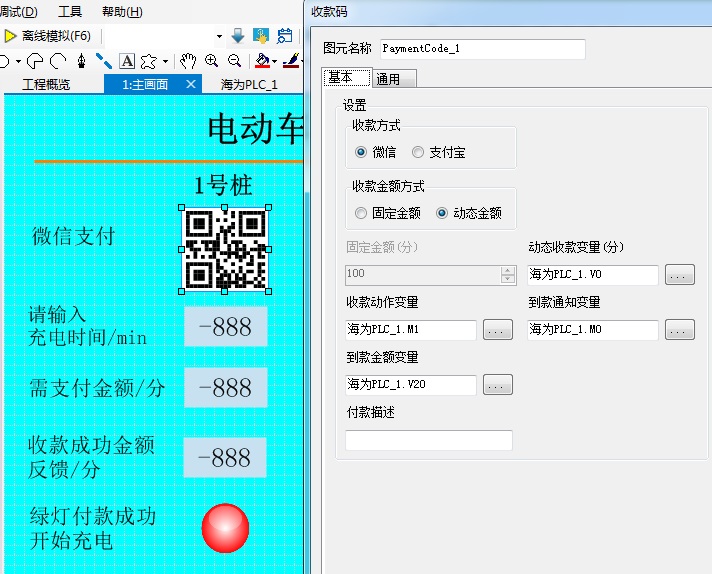

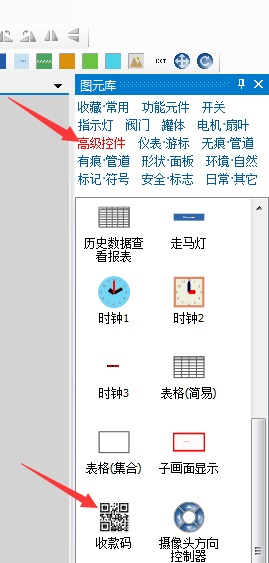

点击界面右上方的高级控件，选择收款码图标，在画面中绘制,鼠标左键双击二维码图标，设置收款码相关信息：
动态收款变量——消费者应支付的金额
到款通知变量——消费者支付成功后自行动作的变量
收款动作变量——用于订单刷新的变量（二维码生成后，超过5分钟未付款，将失效，需手动刷新）
到款金额变量——商家实际收到金额的反馈
其他变量设置不再说明。
4、云下载

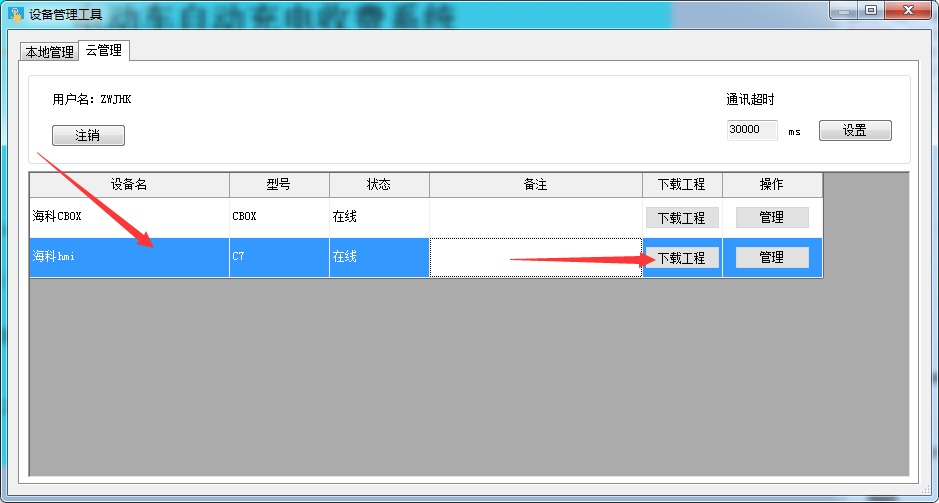

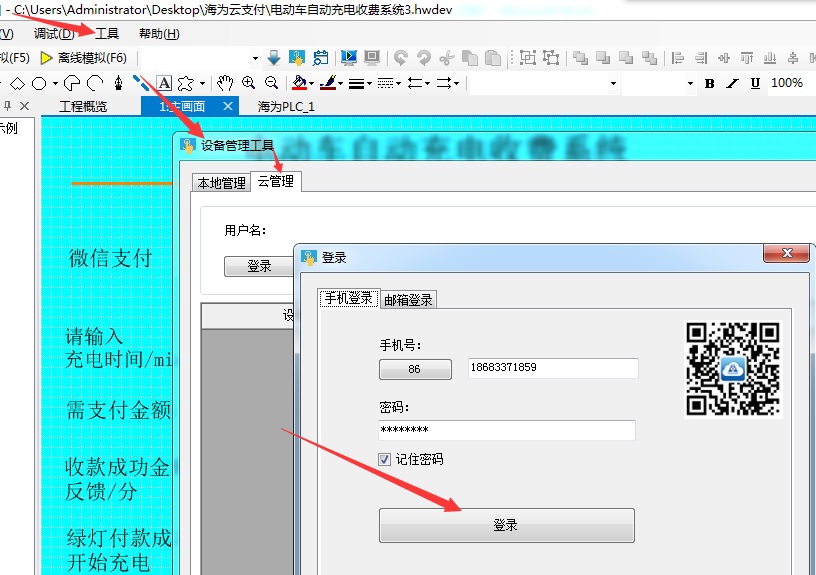

画面绘制完成后，点击工具——设备管理——云管理——登录（需事先注册海为云账号）
选择在线HMI，点击下载工程
5、PLC程序

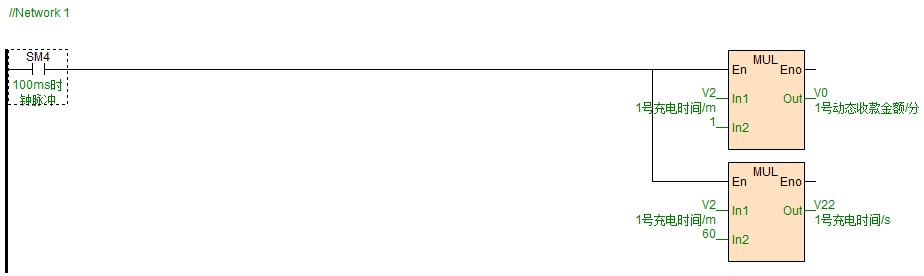

（1）充电时间/min乘以单价/分，得出动态收款金额，存入寄存器V0，充电时间/min转换为充电时间/s
（2）商家收款成功后，到款通知变量M0置位，充电时间计时器开始计时，1号充电桩桩Y0输出，计时到达后，所有变量复位。

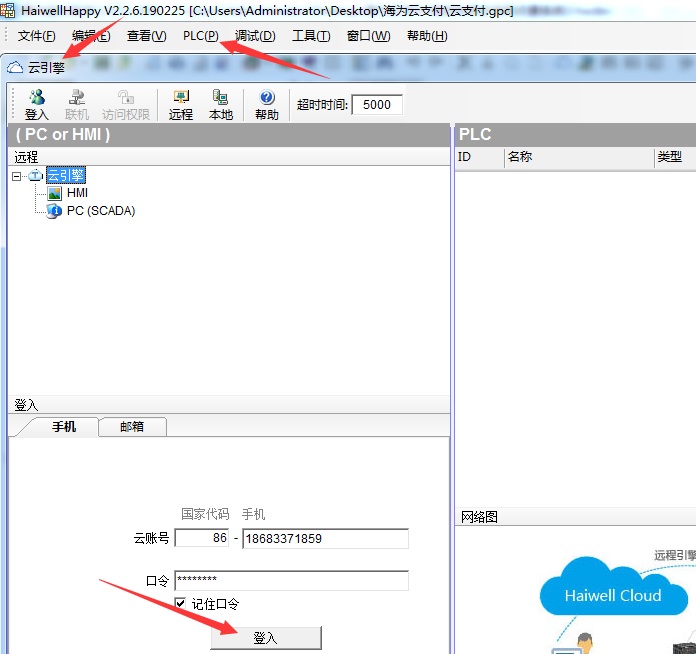

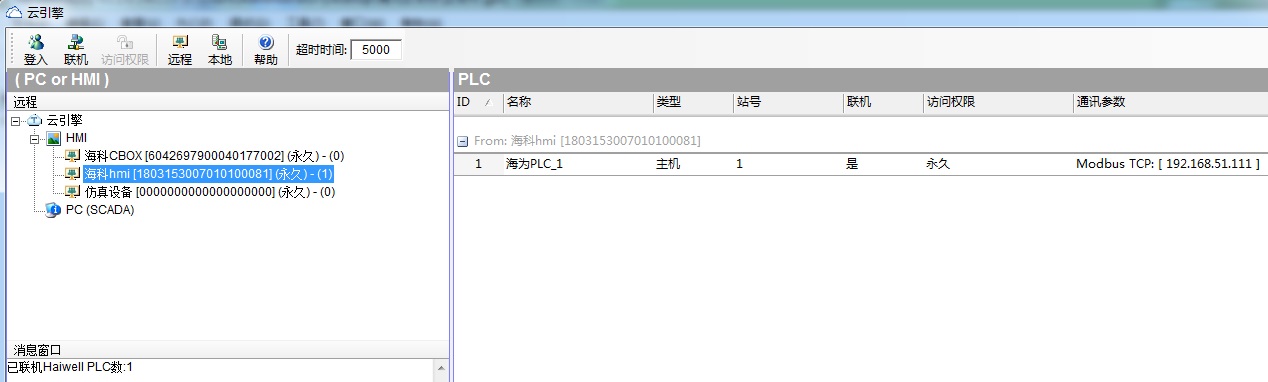

（3）点击PLC，选择云引擎，登录，成功后HMI会显示“云引擎使用中。。。”

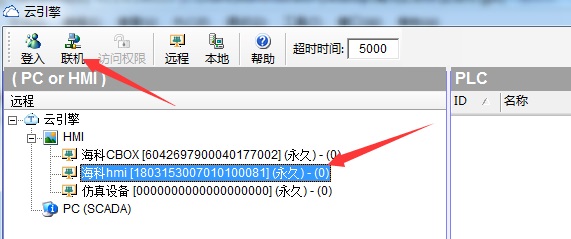

（4）选择需联机的HMI，点击联机
（5）联机成功，显示PLC信息，然后关闭云引擎界面，回到编程界面，点击“PLC—PLC程序下载”，即可远程下载PLC程序。
6.总结：
本方案是海为云支付系统和自动控制系统的结合，稍加扩展和程序修改，即可实现自动售货机、云收费自动广告机、云收费自动游戏机等支付宝、微信、云闪付等付费商务设备和应用，在当前电子商务广泛应用的时代，具有极大的应用价值。海科工控可为客户提供全套软硬件技术支持和交钥匙工程。
