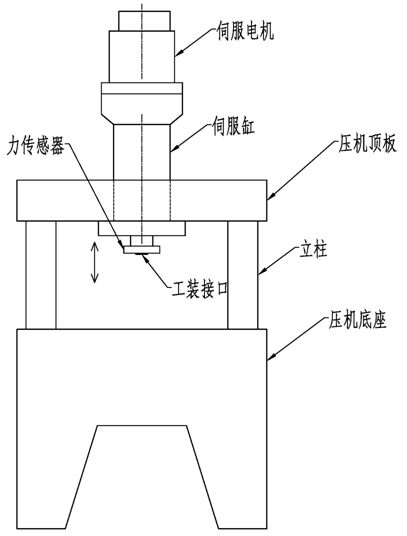

一、三台伺服压机总体示意图如下：

二、20吨伺服压

1.         伺服压机由压机底座、立柱、压机顶板、伺服电缸、伺服电机、伺服驱动、力传感器、触摸屏、PLC、光幕、低压元器件及控制柜等组成。位移值通过伺服电机及伺服缸精确控制，挤压过程中的阻力由力传感器直接检测；通过力、位移值的采集，以及外部固有参数（工装号、粉末重量等）的输入，可以实时反应力、位移及密度三者的对应变化曲线。此外压机设置有光幕，以确保实验过程中人员的安全。

2.         技术参数：

额定压力：20吨

额定行程：300mm

移动速度：25mm/s

力采集误差：±13kg

位移精度：±0.05mm

3.         压机的结构形式、工装布置等结合具体使用方式，与甲方共同商议后定。此次压机预算，只包含压机本体，不含工装、天平等外围设备。

三、8吨伺服压机

1.         伺服压机由压机底座、立柱、压机顶板、伺服电缸、伺服电机、伺服驱动、力传感器、触摸屏、PLC、光幕、低压元器件及控制柜等组成。位移值通过伺服电机及伺服缸精确控制，挤压过程中的阻力由力传感器直接检测；通过力、位移值的采集，以及外部固有参数（工装号、粉末重量等）的输入，可以实时反应力、位移及密度三者的对应变化曲线。此外压机设置有光幕，以确保实验过程中人员的安全。

2.         技术参数：

额定压力：8吨

额定行程：300mm

移动速度：25mm/s

力采集误差：±6.5kg

位移精度：±0.05mm

3.         压机的结构形式、工装布置等结合具体使用方式，与甲方共同商议后定。此次压机预算，只包含压机本体，不含工装、天平等外围设备。

四、4吨伺服压机

1.         伺服压机由压机底座、立柱、压机顶板、伺服电缸、伺服电机、伺服驱动、力传感器、触摸屏、PLC、光幕、低压元器件及控制柜等组成。位移值通过伺服电机及伺服缸精确控制，挤压过程中的阻力由力传感器直接检测；通过力、位移值的采集，以及外部固有参数（工装号、粉末重量等）的输入，可以实时反应力、位移及密度三者的对应变化曲线。此外压机设置有光幕，以确保实验过程中人员的安全。

2.         技术参数：

额定压力：4吨

额定行程：300mm

移动速度：33mm/s

力采集误差：±2.5kg

位移精度：±0.05mm

3.         压机的结构形式、工装布置等结合具体使用方式，与甲方共同商议后定。此次压机预算，只包含压机本体，不含工装、天平等外围设备。
