摘要：本文主要介绍欧亿光轴产品系列，对常用的光轴产品，直线轴承产品，以及相关的附件做一个简单的介绍。希望通过此文，让读者对欧亿光轴产品呢有个初步的了解。并能够通过欧亿的选型资料和自己的需求，进行适当的选型。

关键词：欧亿光轴、镀铬光轴、直线轴承、线性轴承、圆导轨。

第一节：直线光轴的种类：

1、按照材质分类：

   　　一、碳钢（45号钢） 　　字母代码：T

   　　二、轴承钢（Gcr15） 　　字母代码：G

   　　三、马氏体不锈钢（SUS440C） 　　字母代码：F

2、按照硬度区分：

   　　一、软轴：采用45钢材质，HRC28度。

   　　二、硬轴：45钢和轴承钢硬度为：HRC62±2度；不锈钢为HRC58±2度

3、按照表面处理区分：

   　　一、标准轴：碳钢：TF；轴承钢：GF

   　　二、镀铬轴：碳钢：TD；轴承钢：GD

   　　三、不锈钢轴：FS

   　　说明：常见的订货状态为：TD和GD。

4、光轴的型号编写：

假设我们需要订购一根直径30mm，长度1200的光轴，材质希望是45号钢镀铬处理，则其型号代码为：

光轴：TD30X1200；如果有特殊加工要求，需要提供相关图纸。

关于应该使用多大的光轴产品，请参照选型资料的光轴载荷值或者与成都海科工控设备有限公司联系。

第二节：光轴的特殊加工：

为了更好的安装光轴产品，我们常常会遇到对光轴产品机型一些必要的机械加工，我们整理一下常见的加工种类，我们可以做如（图1）所示的加工（包含不只限于（图1））

主要工序有：径向螺纹孔、轴向螺纹孔、阶梯轴、切槽、外螺纹、平面（铣扁、键槽加工)等。

第三节：直线轴承的种类：

1、圆柱型直线轴承

目前市面上主流的直线产品有两个标准，一种是国家标准的直线轴承，一种的欧洲标准的直线轴承，而知的产品种类系列都相同，只是尺寸上有细微的差距。

我们推荐的在国内及东南亚地区全部采用国家标准的产品。常见的代码也比较同意。如图2所示。

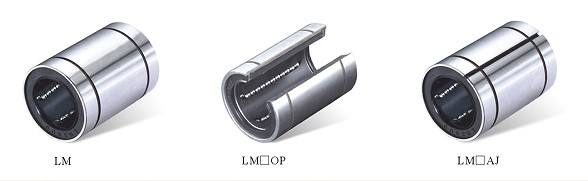

图2（国标圆筒型直线轴承）

国家标准的产品命名如图2，圆筒是直线轴承有三个系列，分别是LM（标准系列）、LM__OP(大开口系列)、LM__AJ(间隙可调系列)。对于加长系列，增加后缀L。举例：直径25的直线轴承型号：LM25UU。加长系列为LM25LUU。

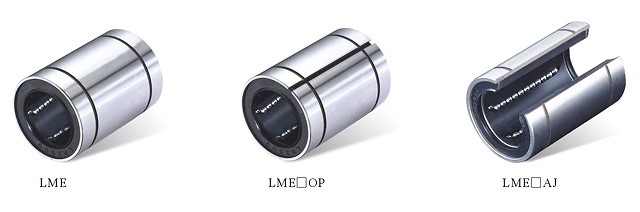

图3（欧标圆筒型直线轴承）

   　　对于欧洲标准的产品如图3，在LM后面增加字母E即可，变为LME直线轴承。

2、法兰型直线轴承

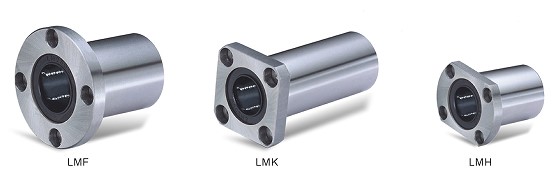

直线轴承的种类住了圆筒型以外，还有法兰型产品。如图4所示，法兰型有三种规格，主要区别是法兰的形式不一样。LMF(圆法兰)，LMK（方法兰），LMH(双切边法兰)。对应的也有加长型产品，增加后缀L即可。

图4（国标法兰型直线轴承）

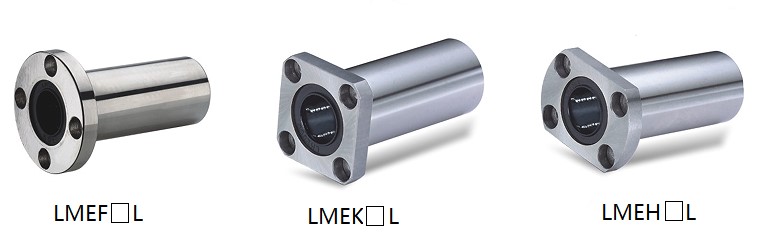

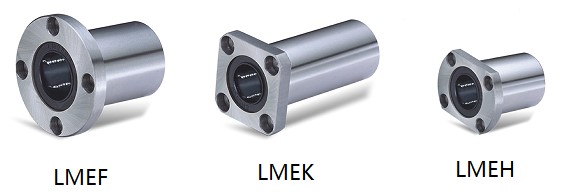

同样，欧系的直线轴承如图5所示，分别是LMEF、LMEK、LMEH及对应的加长型产品。

图5（欧系法兰型直线轴承）

3、箱式单元

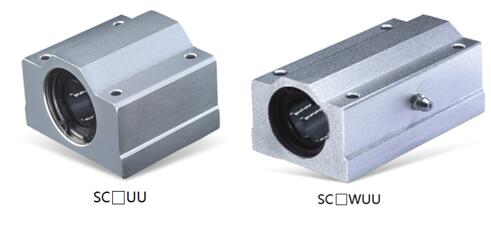

图6（箱式单元）

如图6所示，箱式单元和法兰是直线轴承的主要区别是将直线轴承的安装螺钉从平行于光轴改为垂直于光轴，丰富了直线轴承的安装形式，试用不同的安装需求。型号代码举例：SC30UU，加长型为：SC30WUU。

4、带托架支撑的光轴组件：

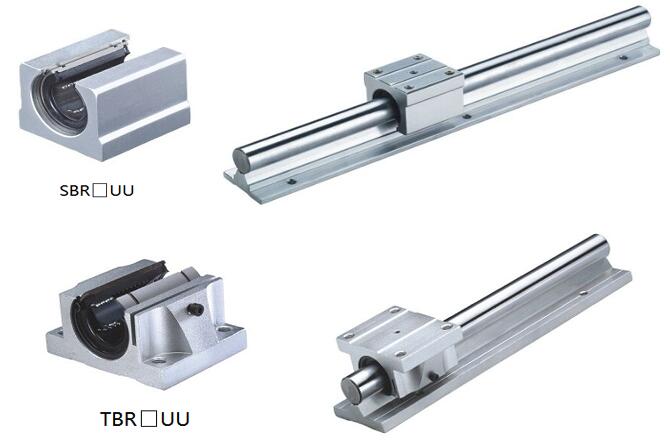

如图7所示，直线轴承采用箱式单元，光轴采用带铝托架的直线光轴，将光轴进行全程支撑，增加其承载能力和刚性。常见的尺寸偏窄的SBR系列和尺寸略宽的TBR系列。

图7（带支撑的光轴组件）

订货型号举例：SBR25S2A+L2500。表示SBR系列的光轴长度2500，带2个箱式单元。

第四节：光轴支撑附件：

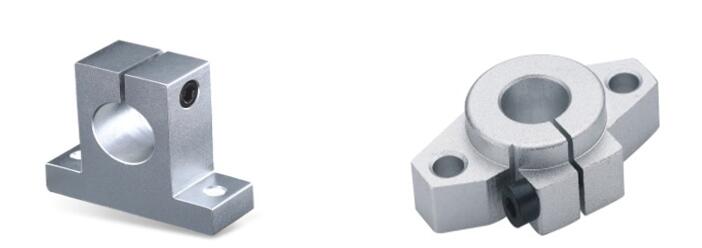

图8（光轴支撑附件）

如图8所示，光轴的固定支撑件主要有两种，一种的安装面平行于光轴轴心的SK系列，一种是安装面和光轴轴心垂直的SFH系列，可以适用常见的光轴安装要求。

以上对光轴产品做了一个简单的介绍，希望对光大的光轴用户有所帮助，如对上面的产品感兴趣或者有何疑问，请与成都海科工控设备有限公司联系。

                                                                                                                                                                                       成都海科技术部
